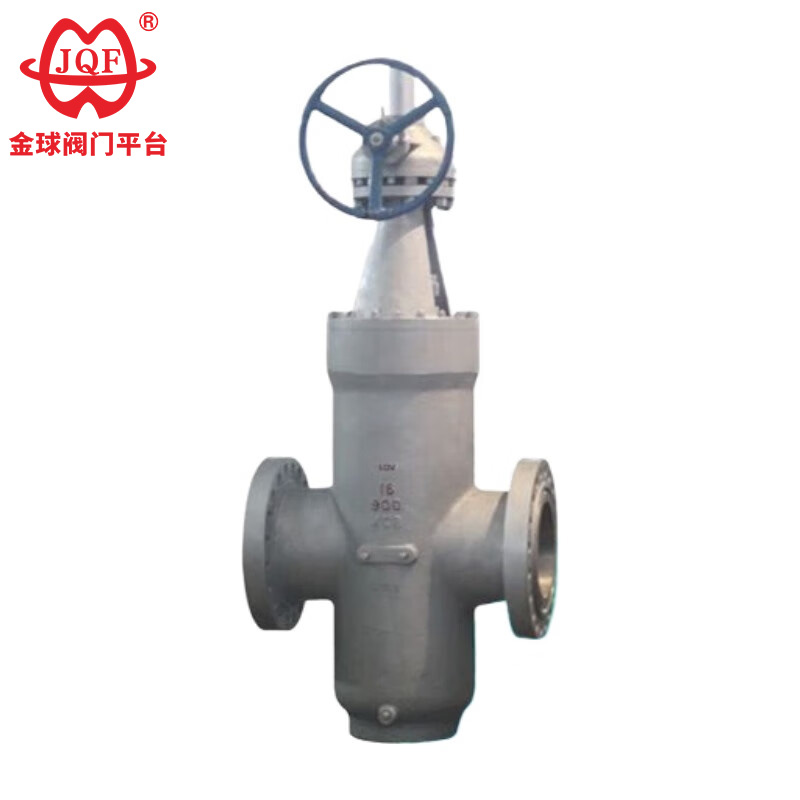

Flat portventil

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Full-boring design for minimal strømningsmotstand
2.Børsteassistert rengjøring av rørledninger,
3.Flytende sete for toveis forsegling
4. Lavt åpnings- og lukkemoment
5. Enkel betjening, og trykkavlastnings- og fettinjeksjonsmekanismer for å sikre høy sikkerhet
6. Nulllekkasjeytelse.

Produktbruk

JQF Valve produserer flate portventiler, en type skyveventil. Lukkeelementet kan være en enkel port eller en dobbel port med en ekspansjonsmekanisme i mellom. Trykket til porten mot ventilsetet styres av trykket til mediet som virker på den flytende porten eller det flytende ventilsetet. Når det gjelder en dobbelportventil, supplerer ekspansjonsmekanismen mellom de to portene dette trykket.

Produktkategorier

Strukturelle egenskaper

1. Flytende toveis tetning
Det tilpassede flate ventilsetet muliggjør toveis åpning og lukking, noe som sikrer pålitelig forsegling og fleksibel drift.
2. Hardt korrosjonsbestandig ledemateriale
Porten er utstyrt med styrelister for nøyaktig posisjonering, og tetningsflaten er sprayet med et anti-erosjonslag av wolframkarbid.
3. Nullstrømningsmotstandsdesign
Høytrykksmotstanden til den flate portventilen; når den er helt åpen, tilnærmer den rettgjennomstrømningskanalen seg et rør med lik diameter (strømningsmotstand ≤ 0,03).
Flertrinnstetting med komposittpakning på ventilstammen reduserer friksjonskoeffisienten med 40 %.
4. To-trinns tetningsmekanisme
Når du lukker med klokken:
Middelstrykket skyver innløpsventilsetet for å danne en primær tetning.
Porten presser mot utløpsventilsetet for å danne en dobbel tetning.
5. Revolusjonerende online vedlikehold
Den doble tetningsstrukturen tillater utskifting av sårbare deler uten produksjonsavbrudd; denne teknologien fører lignende produkter både nasjonalt og internasjonalt.
6. Progressiv åpnings- og lukkekontroll
Ved åpning mot klokken, stiger porten, og føringshullet overlapper gradvis med kanalen, og oppnår 100 % full åpning ved grenseposisjon.

Designstandarder

Design og produksjon av standarder: JB / T 5298
Strukturlengde standard: JB / T 5298
Tilkoblingsflens standard: GB / T 9113
Trykktemperaturklasse: GB / T 12224-2005
Testteststandarder: GB / T 13927-2008, JB / T 5298

Ytelsesparametere

Hovedform og tilkoblingsdimensjoner

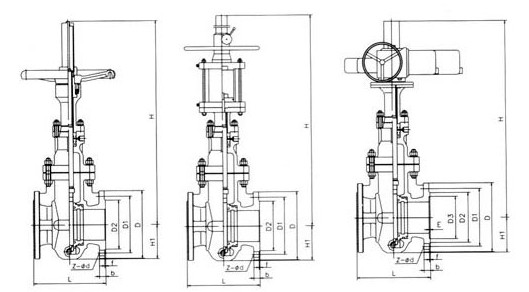

Strukturbilde
