1. Inspeksjon før installasjon: Bekreft kompatibiliteten til ventilmaterialet med væskemedium, temperatur og trykk. Inspiser den slitesterke GB Standard Stainless Steel Gate Valve-endeflaten for riper. Sørg for at pakningsmaterialet oppfyller brukskravene og bekreft at boltene/mutrene oppfyller styrkekravene.
2. Installasjonsjustering: Ikke tving justering. Feiljustering kan føre til deformasjon av ventilsetet, lekkasje eller strukturelle belastninger. Støtt rørene uavhengig nær ventilen. Stram boltene gradvis i en stjerneformet sekvens til et jevnt moment er oppnådd. Etter at systemet har gått i 24-48 timer, stram boltene igjen.
3. Driftsprosedyrer: Den høykvalitets GB standard portventilen i rustfritt stål skal være helt åpen eller helt lukket – delvis åpning vil akselerere erosjonen av ventilsetet/-platen med høyhastighetsvæske. Betjen kun med håndhjulet; bruk aldri en skiftenøkkel/spak. Ventilspindelen må smøres kvartalsvis.
4. Testing og vedlikehold: Etter installasjon, før systemet settes i drift, bør det utføres en statisk trykktest på GB Standard rustfritt stål portventil ved 1,5 ganger PN-merket trykk. Under testing bør ventilen være isolert fra nedstrømsutstyr.
5.Oppbevaring og håndtering: Ventiler bør lagres innendørs og beskyttes mot fuktighet. Før installasjonen skal endestykkene forbli i installert posisjon.

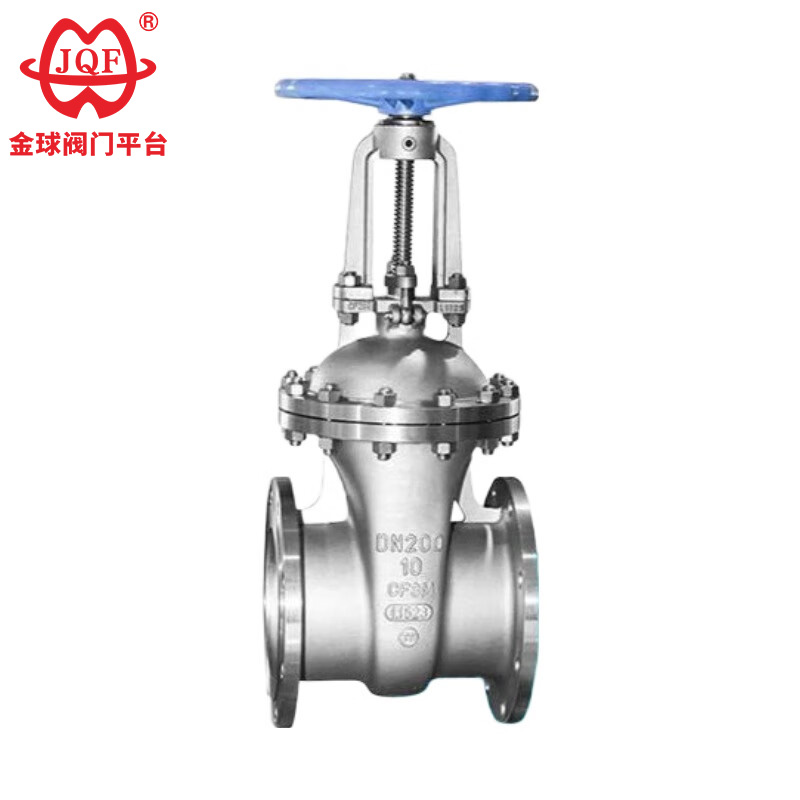

1. GB Standard Stainless Steel Gate Valve er laget av austenittisk rustfritt stål, som har utmerket motstand mot korrosjon fra oksiderende sure medier.
2. Når mediet strømmer gjennom GB Standard Stainless Steel Gate Valve, forblir strømningsretningen uendret, noe som resulterer i lav væskemotstand.
3. Portens bevegelsesretning er vinkelrett på mediets strømningsretning, noe som resulterer i lavt åpnings- og lukkemoment og uanstrengt drift.
4. Mediets strømningsretning er ubegrenset, uten å forstyrre væskestrømmen eller redusere trykket. Mediet kan strømme fra hver side av portventilen, og oppnå det tiltenkte formålet. Den er spesielt egnet for rørledninger hvor mediets strømningsretning kan endres.
5. GB standard portventil i rustfritt stål er vertikalt installert inne i ventilhuset, noe som resulterer i en kort strukturell lengde.
6. GB standard portventil i rustfritt stål har god tetningsytelse. Slitasje på tetningsflaten er minimal når den er helt åpen.
Designspesifikasjoner: GB / T 12234
Strukturlengde: GB / T 12221
Tilkoblingsflens: JB / T 79.1
Test og inspeksjon: JB / T 9092
Trykk - Temperatur: GB / T 9131
Produktidentifikasjon: GB / T 12220
| Nominelt trykk PN (MPa) | sak | testtrykk (MPa) | Forseglet | |
| Forseglet (flytende) | Forsegling (gass) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Skallmateriale | Egnet media | Gjeldende temperatur (℃) |
| Kromnikkel titanstål (P-type) | Salpetersyrer | ≤200 |
| Krom nikkel molybden titan stål (R type) | Eddiksyre | ≤200 |
| Karosseri, panser | Ventilplate, sete | Ventilstamme | Stengelmutter | fyllstoff | Håndhjul |
| Krom nikkel titan stål | Rustfritt stål, rustfritt stål + hardmetall | Krom nikkel-titan rustfritt stål | Aluminium bronse | Teflon | Formbart jern |
| Krom nikkel molybden titan stål | Rustfritt stål, rustfritt stål + hardmetall | Krom nikkel-titan rustfritt stål | Aluminium bronse | Teflon | Formbart jern |

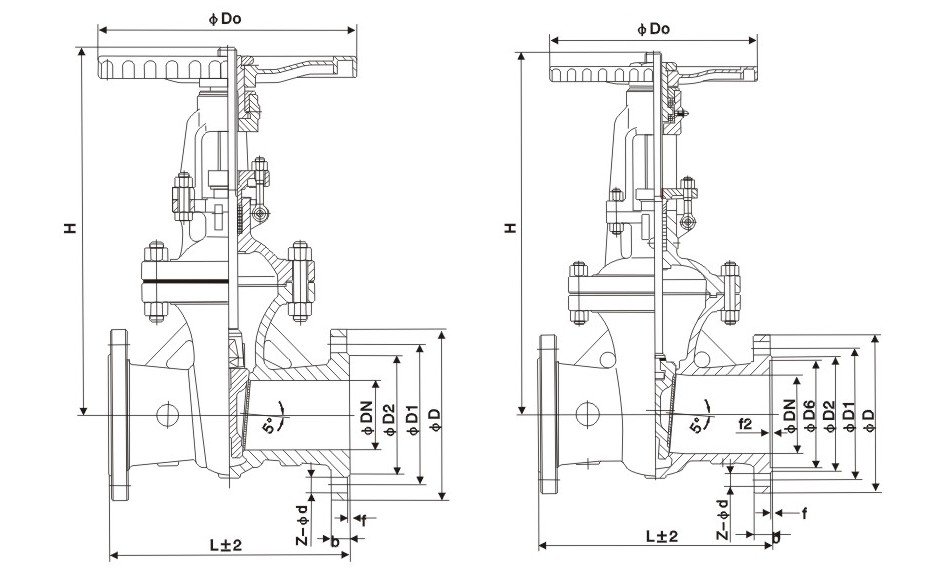

| Nominell diameter | Hoveddimensjonene og tilkoblingsdimensjonene | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
