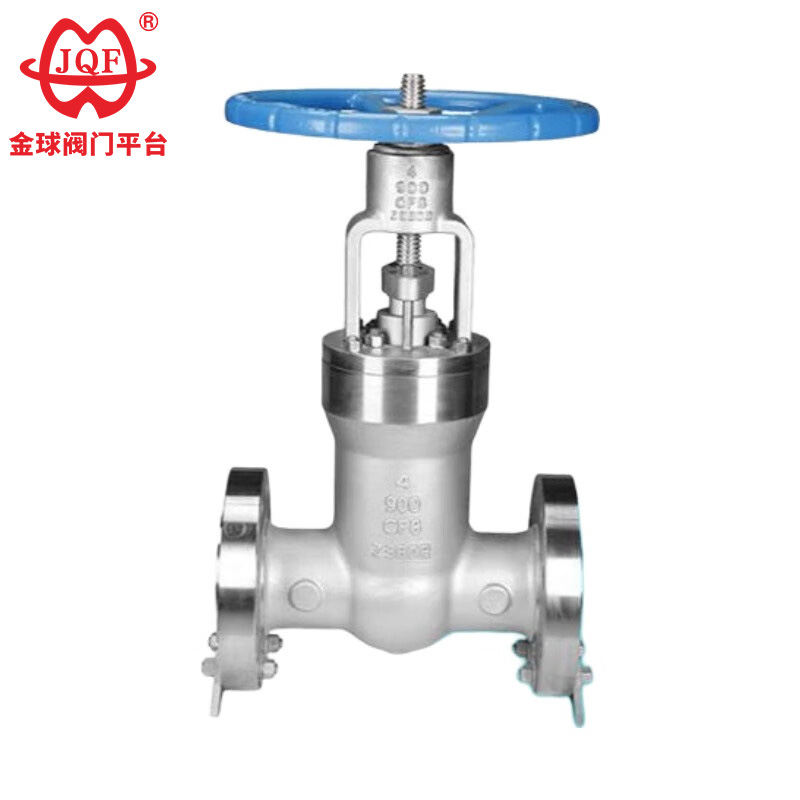

API High Pressure Gate Valve

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Executive Standard

Designkriterier: API 600 / ASME B16.34
Strukturlengde ASME B16.10
Stussveis størrelse ASME B16.5
Test og inspeksjon API 598
Trykk - Temperatur: ASME B16.34

Funksjoner

API høytrykks gateventiler kalles også kraftverksventiler. De brukes først og fremst i forskjellige rørsystemer til termiske kraftverk, ansvarlige for å koble til eller fra strømmen av media (som vann eller damp). Sammenlignet med vanlige ventiler, er den enestående egenskapen til kraftverksventiler deres evne til å tåle svært høye temperaturer og trykk. De har også en spesiell design - en selvforseglende struktur. Denne utformingen har en fordel: jo høyere systemtrykk, jo bedre tetningseffekt. Disse egenskapene gjør dem mye brukt i spesifikke arbeidsforhold med høy temperatur og høyt trykk, og de er vanskelige å erstatte med andre ventilprodukter.
1. Friksjonsfri åpning og lukking: Denne funksjonen løser problemet med friksjon mellom tetningsflatene til tradisjonelle ventiler, noe som resulterer i mer stabil tetningsytelse.
2. Toppmontert struktur: Etter at ventilen er installert på rørledningen, hvis inspeksjon eller vedlikehold er nødvendig, kan det gjøres direkte online uten å fjerne den. Dette reduserer nedetiden betydelig og sparer vedlikeholdskostnader.
3. Enkeltsetedesign: Eliminerer problemet med unormal trykkøkning i ventilhulrommet som påvirker sikker bruk.
4. Design med lavt dreiemoment: Ventilspindelen, designet med en spesiell struktur, muliggjør enkel åpning og lukking med minimal kraft.
5. Kileformet tetningsstruktur: API-høytrykksluseventilen bruker den mekaniske kraften fra ventilstammen til å presse den kileformede porten mot ventilsetet for å oppnå tetning, og sikrer at ventilens tetningsytelse forblir stabil og upåvirket av svingninger i rørledningens trykk.
6. Selvrensende tetningsflatestruktur: Når porten til API High Pressure Gate Valve vipper åpen fra ventilsetet, flyter væsken i rørledningen jevnt langs hele omkretsen av portens tetningsflate. Dette forhindrer høyhastighetsvæske i å erodere bare én del av ventilsetet og spyler også bort akkumulerte urenheter på tetningsoverflaten, og oppnår selvrensing.

Ytelsesparametere

Hoveddelens materiale

Hovedform og tilkoblingsdimensjoner
