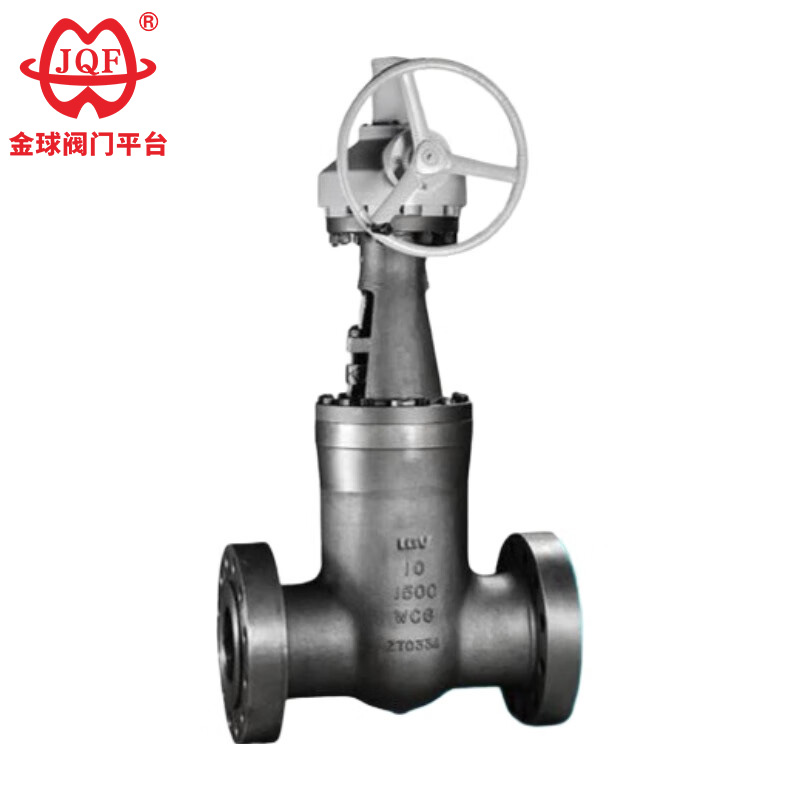

Høytemperaturslukeventiler, også kjent som kraftverksventiler, brukes først og fremst i rørsystemene til ulike systemer i termiske kraftverk for å stenge eller koble til rørledningsmediet. Brukbart medium: ikke-korrosivt medium som vann og damp.
Nullfriksjonsdriftsprinsippet til høytemperaturportventilen overvinner de iboende begrensningene til tradisjonelle ventiler, nemlig den gradvise reduksjonen av tetningsintegriteten på grunn av overflateslitasje under drift. Høytemperatur-sluseventilen har en topp-innløpsdesign, som tillater direkte online-vedlikehold mens rørledningen forblir under trykk, noe som reduserer utstyrets nedetid og driftskostnader betydelig uten trykkavlastning i systemet.
Den integrerte setestrukturen forhindrer fastklemt media fra å skape farlige overtrykksforhold, eliminerer den potensielle risikoen for trykkoppbygging i kammeret og unngår brudd på sikkerhetsforskrifter.
Det integrerte drivsystemet med lavt dreiemoment, med sin nøye utformede stammegeometri, krever minimal manuell betjening – selv under høye trykkforskjeller kan det vanligvis enkelt betjenes via et kompakt håndhjul.
Tetningspålitelighet stammer fra en mekanisk drevet kilemekanisme som beregner spindelkraften for å tvinge ventilskiven inn i setet. Dette pålitelige mekaniske inngrepet sikrer lufttett lukking, upåvirket av rørledningstrykksvingninger, og garanterer konsistent ytelse over ulike driftsområder. Samtidig genererer rørledningsvæsken en jevn 360° grenselagstrøm over hele setets omkrets, og reduserer erosjonshotspots forårsaket av turbulente påvirkninger og spyler aktivt partikkelavsetninger fra kritiske tetningsområder.
Sammenlignet med andre ventilprodukter kjennetegnes portventiler med høy temperatur av høy temperatur og høyt trykk, og en unik selvtettende design. Jo høyere trykk, desto mer pålitelig forsegling. På grunn av ytelsen og de tekniske egenskapene gjør de spesielle arbeidsforholdene at produktet danner en funksjon som ikke kan erstattes av andre produkter.
Designstandard: GB / T 12234-2007
Strukturlengde GB / T 12221-2005
Stumsveiseforbindelse størrelse NB / T 4704-2014
Test og inspeksjon NB / T 4704-2014
Trykk - Temperatur: NB / T 4704-2014
| modell | PN | Arbeidstrykk/MPa | riktig temperatur/℃ | Egnet media | Kropp |
| Z61Y-250 | 250 | 25 | ≤570 | damp | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | damp | WC9 |
| modell | materiale | ||||
| Kropp | Ventilplate | lokk | Stammor | fyllstoff | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Fleksibel grafitt |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Fleksibel grafitt |
| DN | L | D | H | D0 | vekt/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
All tekst, data og bilder i denne artikkelen er kun til referanse. Hvis du trenger å se mer produktytelse, strukturstørrelse, pris og andre detaljer. Vennligst kontakt oss.
