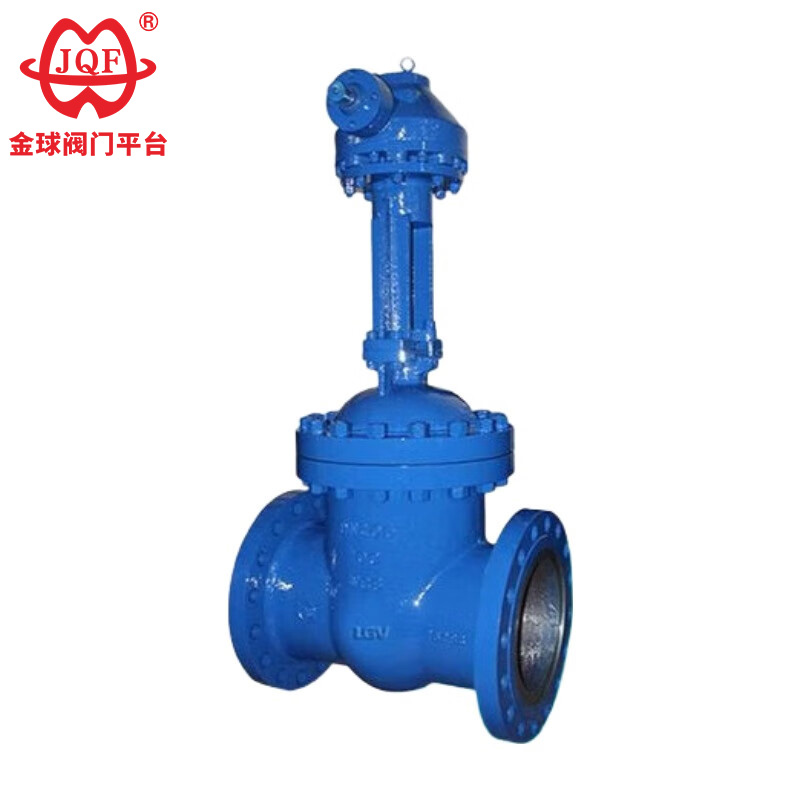

Bevel Gear Gate Ventil

JQF Valve er en kinesisk ventilprodusent og leverandør. Våre høykvalitets koniske girportventiler er en type manuell portventil som bruker en konisk gir (coil gear) transmisjonsmekanisme for åpning og lukking. Denne giroverføringen oppnår arbeidsbesparende og dreiemomentøkende effekter, noe som gjør dem spesielt egnet for presis og stabil kontroll av porten under forhold med stor diameter og høyt trykk. Våre vinkelgir portventiler gir betydelige prisfordeler.

Send forespørsel

produktbeskrivelse

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Produktbruk

Z540H, Z540Y, Z540W type PN16 ~ PN160 stål vinkelgir drevet kileportventil produsert av Lianggu valve Co., Ltd. Konisk girdrev, flenstilkobling, kile-type elastisk port. Setetetningsoverflatematerialet er overflatesveiselegering (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R (160R), beisfritt stål (160R, 6-40W) Z540W-16R ~ 160R), nominelt trykk PN16 ~ PN160. Materialet til ventilhuset er karbonstål (Z540H-16C ~ 160, Z540Y-16C ~ 160), krommolybdenlegert stål (Z540Y-16I ~ 160I), rustfritt stål (Z540W-16P ~ 160P, Z540Y ~ 160Y-601W, Z540Y-60Y-R 160R, Z540Y- 16R ~ 160R) portventil.

Produktfordeler:

1. Tilpassede ventiler med skrågir gir avanserte standarder, pålitelig tetning, overlegen ytelse og et attraktivt utseende.
2. Kileformet ventilplatestruktur for fleksibel kobling.
3. Ventilplate og sete er sveiset av Stellite-legering.
4. Ventilspindelen gjennomgår herdings- og tempereringsbehandling for økt korrosjons- og slitestyrke.
5. Flere rørflensstandarder og flenstetningsflatetyper er tilgjengelige.
6. Høykvalitets Bevel-girportventiler er tilgjengelige i forskjellige kroppsmaterialer for å passe til forskjellige trykk, temperaturer og medieforhold.

Ytelsesparametere

modell	PN	Arbeidstrykk/MPa	Driftstemperatur/℃	Egnet media
Z540H-16C-160	16-160	1,6-16,0	≤425	Vann, damp, olje
Z540Y-16C-160	16-160	1,6-16,0	≤425	Vann, damp, olje
Z540H-16I-160	16-160	1,6-16,0	≤550	Damp, olje
Z540W-16P-40P	16-40	1,6-4,0	≤150	Etsende medier
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Etsende medier
Z540W-16R-40R	16-40	1,6-4,0	≤150	Etsende medier
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Etsende medier

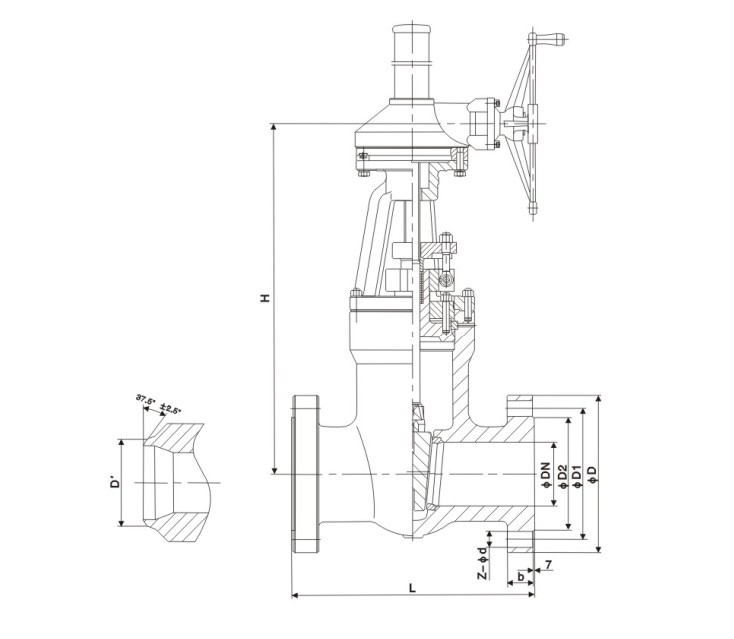

Hovedform og tilkoblingsdimensjoner

Nominell diameter	Hoveddimensjonene og tilkoblingsdimensjonene
Nominell diameter	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

Strukturbilde

Hot Tags: Bevel Gear Gate Valve, Kina, tilpasset, kvalitet, slitesterk, avansert, produsent, leverandør, fabrikk, på lager
