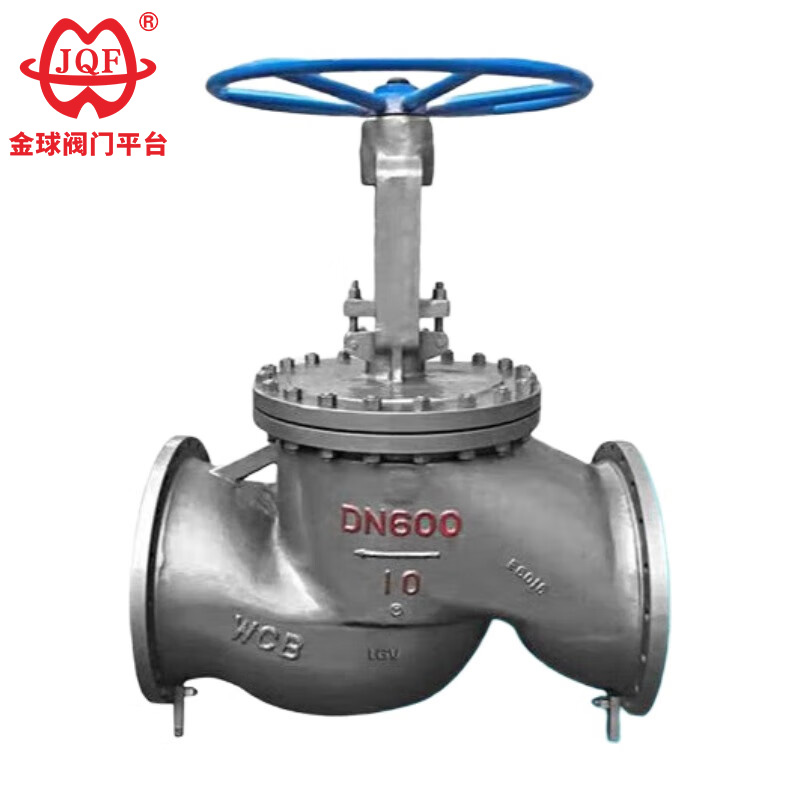

GB Standard klodeventil

De høykvalitets og tilpassede J41H, J41Y og J41W type GB standard globeventiler er produsert av JQF Valve, en profesjonell ventilprodusent i Kina. Åpnings- og lukkedelene deres er sylindriske ventilskiver, og tetningsflaten er enten flat eller konisk. Ventilskivene beveger seg lineært langs væskesenterlinjen. GB standard globeventiler er kun egnet for helt åpne eller helt lukkede applikasjoner og brukes vanligvis ikke til strømningsregulering, men strømningsregulering og struping kan utføres i henhold til kundens behov.

Send forespørsel

produktbeskrivelse

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

GB standard kuleventil på lager er egnet for trykkområder på PN1.6-PN16 og størrelser på DN15-DN400, de brukes alltid i metallurgi, kjemisk, medisinsk gass og energiindustri.

Strukturelle egenskaper

Vi innoverer kontinuerlig og streber etter fortreffelighet, og holder tritt med tiden med sine høykvalitets GB standard klodeventiler og enestående kundeservice! Vi introduserer aktivt avansert utstyr, bedriftsledelse og teknisk servicepersonell, og streber etter å bygge et nasjonalt og internasjonalt ventilmerke av høy kvalitet. Vi ønsker nye og gamle kunder velkommen til å besøke og inspisere våre anlegg, samarbeide for gjensidig nytte og i fellesskap skape en bedre fremtid!

Executive Standard

Designspesifikasjoner: GB / T 12235
Strukturlengde: GB / T 12221
Flenstilkobling: JB / T 79
Test og inspeksjon: JB / T 9002
Produktidentifikasjon: GB / T 12220
Leveringsspesifikasjoner: JB / T 7928

Funksjoner

1. Strømlinjeformet og optimalisert struktur: En forenklet design forbedrer komponentproduksjon og vedlikeholdseffektivitet med 30 %. 2. Øyeblikkelig åpnings- og lukkingskontroll: Mikroslagstrukturdesign oppnår en responshastighet på åpning og lukking på 0,8 sekunder per syklus. 3. Langvarig tetningssystem: Selvsmørende tetningsoverflateteknologi oppnår en ultralav friksjonskoeffisient; komposittforseglingslaget har en antialdringslevetid som overstiger 50 000 åpnings- og lukkesykluser.

Ytelsesparametere

modell		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Arbeidspress (MPa)		1,6–16,0
riktig temperatur (℃)		≤425		≤150
Egnet media		Vann, damp, olje		Svak etsende medium
materiale	Karosseri, panser	Karbonstål		Krom nikkel-titan rustfritt stål
	Ventilstamme	Krom rustfritt stål		Krom nikkel-titan rustfritt stål
	Tetningsoverflate	Overflatejernbaserte legeringer	Hardbehandlet legering	Kroppsmateriale
	fyllstoff	Asbestgrafitt, fleksibel grafitt, PTFE

Hovedformen og tilkoblingsstørrelsen

Nominell diameter	Hoveddimensjonene og tilkoblingsdimensjonene
Nominell diameter	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

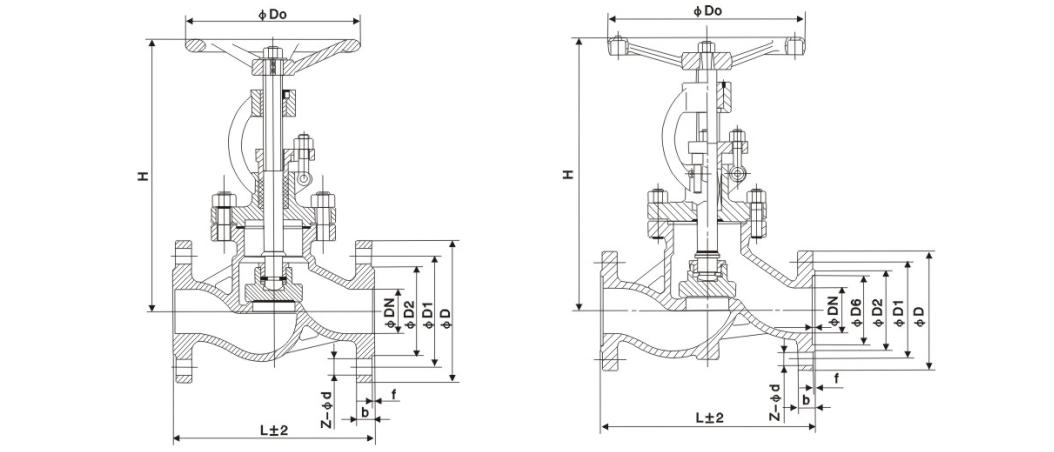

Strukturbilde
