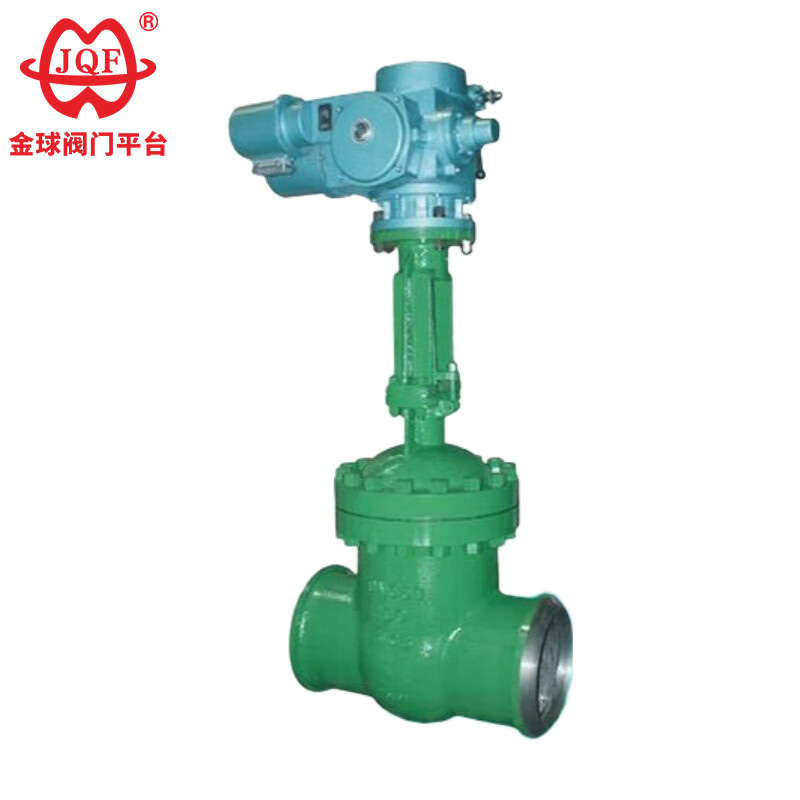

Elektrisk portventil

JQF Ventilfabrikk produserer ikke bare forskjellige standardventiler, men designer og produserer også ventiler i henhold til kundens krav. Vår høykvalitets elektriske portventil er en automatisert ventilenhet som integrerer en elektrisk aktuator med et portventilhus forbundet med en sveiset ende. Den realiserer fjernkontroll, rask åpning og lukking, og automatisert styring av ventiler. Den er spesielt egnet for høytrykks-, høytemperatur-, høyrisiko- eller vanskelig tilgjengelige arbeidsforhold og er et nøkkelutstyr for moderne industriell rørledningsautomatiseringskontroll.

Send forespørsel

produktbeskrivelse

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Designspesifikasjoner: GB / T 12234
Strukturlengde: GB / T 12221
Tilkoblingsflens: JB / T 79.1
Test og inspeksjon: JB / T 9092
Trykk - Temperatur: GB / T 9131
Produktidentifikasjon: GB / T 12220

Elektriske portventiler er egnet for bruksområder som krever fullstendig åpning eller fullstendig lukking. Kort sagt, de brukes som på/av-brytere, vanligvis installert i rørledninger som isolasjonsventiler, og er ikke egnet for strømningskontroll. Når ventilen er helt åpen, er passasjen helt uhindret, slik at mediet kan strømme rett gjennom uten praktisk talt noe trykktap. Derfor er de ideelle for systemer som prioriterer lavt trykktap og krever en uhindret strømningsvei.

Funksjoner

1. Kompakt struktur, rimelig design, god ventilstivhet, jevn strømningsvei og lav strømningskoeffisient.
2. Tetningsflater er laget av rustfritt stål og harde legeringsmaterialer, noe som sikrer lang levetid.
3. Den elektriske portventilen bruker fleksibel grafittpakning, som sikrer pålitelig forsegling og enkel, fleksibel drift.
4. Den elektriske portventilen kan drives manuelt, pneumatisk, elektrisk eller med gir.
5. Tre strukturelle alternativer er tilgjengelige: fleksibel kile enkel port, stiv kile enkel port og dobbel port.

Ytelsesparametere

Nominelt trykk PN (MPa)	sak	testtrykk (MPa)		Forseglet
Nominelt trykk PN (MPa)	sak	Forseglet (flytende)	Forsegling (gass)	Forseglet
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Egnet medium og aktuell temperatur

Skallmateriale	Egnet media	Gjeldende temperatur (℃)
Karbonstål (C-type)	Vann, damp, olje	≤425
Kromnikkel titanstål (P-type)	Salpetersyrer	≤200
Krom nikkel molybden titan stål (R type)	Eddiksyre	≤200
Krom-molybden stål (type I)	Vann, damp, olje	≤550

Hoveddelens materiale

Karosseri, panser	Ventilplate, sete	Ventilstamme	Stengelmutter	fyllstoff	Håndhjul
Karbonstål	Høykvalitets karbonstål + karbid eller rustfritt stål	Krom rustfritt stål	Aluminium bronse	Grafitt asbest emballasje	Formbart jern
Krom nikkel titan stål	Rustfritt stål, rustfritt stål + hardmetall	Krom nikkel-titan rustfritt stål	Aluminium bronse	Teflon	Formbart jern
Krom nikkel molybden titan stål	Rustfritt stål, rustfritt stål + hardmetall	Krom nikkel-titan rustfritt stål	Aluminium bronse	Teflon	Formbart jern
Krom-molybden stål	Legert stål + karbid	Krom-molybden stål	Aluminium bronse	Fleksibel asbest	Formbart jern

Hovedform og tilkoblingsdimensjoner

Nominell diameter	Hoveddimensjonene og tilkoblingsdimensjonene
Nominell diameter	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

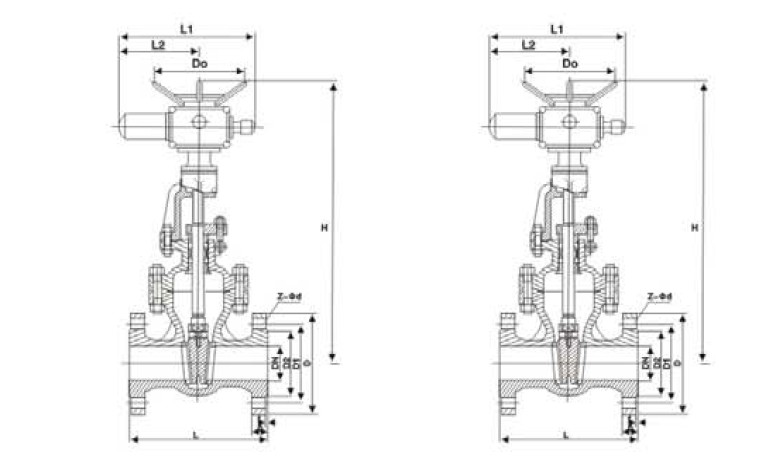

Strukturbilde
