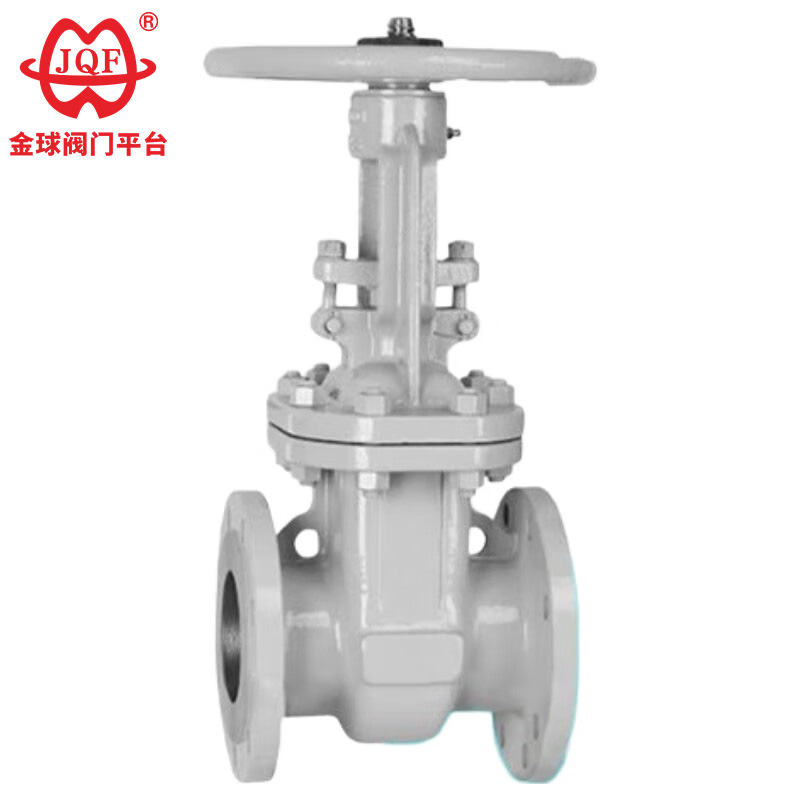

Russisk standard portventil

JQF Valve er en storskala ventilprodusent i Kina, som integrerer vitenskapelig forskning, utvikling, design, produksjon, salg og service. Denne høykvalitets russiske standardportventilen på lager ikke-stigende stengelportventil er laget av duktilt jern og utstyrt med en elastisk gummitetningsring for å sikre pålitelig tetning og holdbarhet. Den kompakte strukturen gir høy stivhet og pålitelighet, mens den elastiske portdesignen forhindrer deformasjon under unormale belastninger eller temperaturer. Ventilen er utstyrt med rullelager for enkel betjening i større størrelser og støtter tilpassede materialer og setealternativer for å møte ulike driftsforhold.

Send forespørsel

produktbeskrivelse

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Plassoptimalisert væskedynamikkarkitektur: Den strukturelt optimaliserte chassisdesignet gir ventilhuset eksepsjonell stivhet og uhindret strømningsgeometri, som minimerer trykkfallet.
2. Avansert komposittforseglingsoverflate: Den russiske standardportventilen bruker proprietær metallurgisk teknologi for å kombinere korrosjonsbestandige legeringer med en wolframkarbidmatrise, og oppnår en eksepsjonelt lang sykluslevetid som langt overgår industristandarder.
3. Friksjonsfritt spindeloperativsystem: Anisotropiske grafittpakningsringer sørger for en null-lekkasjestammetetning samtidig som det gir en klar aktivering med lavt dreiemoment for enkel og uanstrengt betjening.
4. Aktiveringsintegrasjon med flere moduser: Den russiske standardportventilen tilbyr omfattende aktiveringskompatibilitet, inkludert manuelle håndhjul, pneumatiske aktuatorer, elektriske motorer og planetgirredusere, som muliggjør universell bruk.
5. Konfigurerbar ventilskivetopologiplattform: Tre forskjellige tetningskonfigurasjoner: trykkadaptiv fleksibel enkeltport, høylaststiv enkelport og toveis dobbel parallellport.

Implementeringsstandarder

Designspesifikasjoner: GB / T 12234
Strukturlengde: GB / T 12221
Tilkoblingsflens: r0CT12815-08-I
Test og inspeksjon: JB / T 9092
Trykk - Temperatur: GB / T 9131
Produktidentifikasjon: GB / T 12220

Ytelsesparametere

Nominelt trykk PN (MPa)	sak	testtrykk (MPa)		Forseglet
Nominelt trykk PN (MPa)	sak	Forseglet (flytende)	Forsegling (gass)	Forseglet
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Egnet medium og aktuell temperatur

Skallmateriale	Egnet media	Gjeldende temperatur (℃)
Karbonstål (C-type)	Vann, damp, olje	≤425
Kromnikkel titanstål (P-type)	Salpetersyrer	≤200
Krom nikkel molybden titan stål (R type)	Eddiksyre	≤200
Krom-molybden stål (type I)	Vann, damp, olje	≤550

Hoveddelens materiale

Karosseri, panser	Ventilplate, sete	Ventilstamme	Stengelmutter	fyllstoff	Håndhjul
Karbonstål	Høykvalitets karbonstål + karbid eller rustfritt stål	Krom rustfritt stål	Aluminium bronse	Grafitt asbest emballasje	Formbart jern
Krom nikkel titan stål	Rustfritt stål, rustfritt stål + hardmetall	Krom nikkel-titan rustfritt stål	Aluminium bronse	Teflon	Formbart jern
Krom nikkel molybden titan stål	Rustfritt stål, rustfritt stål + hardmetall	Krom nikkel-titan rustfritt stål	Aluminium bronse	Teflon	Formbart jern
Krom-molybden stål	Legert stål + karbid	Krom-molybden stål	Aluminium bronse	Fleksibel asbest	Formbart jern

Hovedform og tilkoblingsdimensjoner

Nominell diameter	Hoveddimensjonene og tilkoblingsdimensjonene
Nominell diameter	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

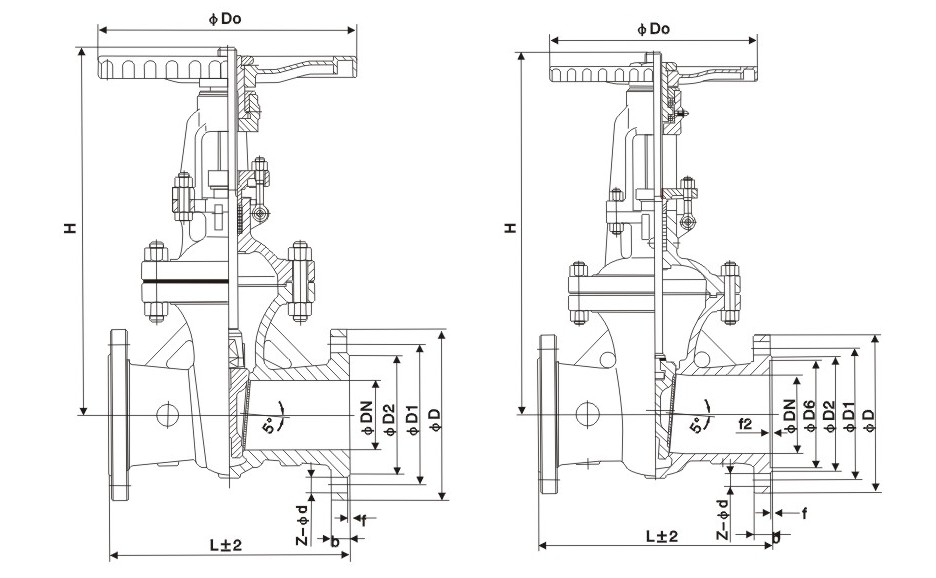

Strukturbilde
